PG-L、I型（直角）自動排污過濾器

ZPG型自動沖洗過濾器是專用水管道上的一種新產品,該產設計合理,使用方便,產品在施工中會出現在量雜物帶進管內,在工作運轉中這些雜物給管道上設備帶來極大危害,該產品起到很大保護作用,把所有雜物集到過濾器內,可保護管道上設備,該產品在調試和維修中除污不需拆卸任何部件,可節省為力,物力,目前是最理想的新產品.

工作原理
1、 ZPG型過濾器在全流量下能正常工作,卻保持高的的流量,又具有低的壓力,避免了由于流速而造成的表面污漬.
2、直接安裝在管網系統上,不需要任何支持結構
3、節省空間
4、自動沖洗排污,不需要安裝旁通路拆卸排污

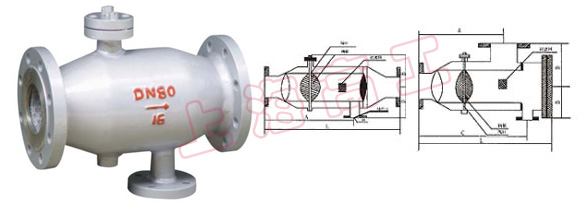

主要外形和連接尺寸
ZPG-L型（直角）自動排污過濾器

規格	A	B	L	排污口Dg
ZPG-L-100	265	160	365	32
ZPG-L-125	315	190	440	40
ZPG-L-150	375	220	520	50
ZPG-L-200	500	260	670	65
ZPG-L-250	625	310	830	80
ZPG-L-300	750	350	1000	100
ZPG-L-350	875	410	1180	125
ZPG-L-400	1000	470	1350	150
ZPG-L-450	1150	510	1500	150
ZPG-L-500	1280	550	1680	150
ZPG-L-600	1500	650	2000	200
ZPG-L-700	1720	670	2280	200
ZPG-L-800	1900	685	2500	200
ZPG-L-900	2180	785	2800	200
ZPG-L-1000	2180	860	3120	250

ZPG-I型（直角）自動排污過濾器

規格	A	L	排污口Dg
ZPG-I-100	250	350	32
ZPG-I-125	320	405	40
ZPG-I-150	380	525	50
ZPG-I-200	520	700	65
ZPG-I-250	660	875	80
ZPG-I-300	790	950	100
ZPG-I-350	885	1200	125
ZPG-I-400	1040	1400	150
ZPG-I-450	1145	1550	150
ZPG-I-500	1250	1700	150
ZPG-I-600	1460	2000	200
ZPG-I-700	1720	2280	200
ZPG-I-800	1900	2500	200
ZPG-I-900	2160	2800	200
ZPG-I-1000	2470	3120	250

結構圖

溫馨提示：“PG-L、I型（直角）自動排污過濾器”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
電話：021-6364 2222 傳真：021-6364 9384
