ARVX 微量排氣閥
ARVX自動排氣閥，在一般情況下，水中約含2VOL%的溶解空氣，在輸水過程中，這些空氣由水中不斷釋放出來，聚集在管線的高點處，形成空氣袋（AIR POCKET），使輸水變得困難，系統輸水能力可因此下降約5-15%。此微量排氣閥主要功能就是排除這2VOL%的溶解空氣，并適合裝置于高層建筑，廠區內配管，小型泵站用以保護或改善系統的輸水效率及節約能源。
單桿式（SIMPLE LEVER TYPE）微量排氣閥，為一類似橢圓形閥體，內部所有零件包括浮球，杠桿、閥座等均為304不銹鋼，內部使用標準排氣孔徑1/6"，適合用于PN16工作壓力環境。介質溫度：0-80℃。
AVAX型自動排氣閥主要應用于暖通空調系統，往往安裝在制高點或彎頭等處，以排除管道中多余氣體、提高管路使用效率及降低能耗。介質溫度：0-80℃。
型號:ARVX
口徑：10～25mm
壓力：1.0MPa、1.6MPa
材質：鑄鋼、鑄鐵、不銹鋼
主要技術參數
公稱壓力：1.0～1.6MPa
公稱通徑：10～25mm
適用介質：水、油等非腐蝕性液體
適用溫度：0～100℃
試驗標準：GB/T 13927 API598
主要零部件材料
|
ARVX微量排氣閥
|
||||
|
名稱
|
閥蓋、閥體
|
浮球
|
杠桿、杠桿架
|
塞頭
|
|
材質 |
球墨鑄鐵
|
304不銹鋼
|
304不銹鋼
|
合成橡膠BUNA-NVITOL
|
|
AVAX自動排氣閥
|
全銅
|
|||
主要外形連接尺寸 單位：mm
|
DN
|
10(3/8")
|
15(1/2")
|
20(3/4")
|
25(1")
|
|
L1
|
47
|
47
|
47
|
47
|
|
H1
|
113
|
113
|
113
|
113
|
|
L2
|
102
|
102
|
102
|
102
|
|
H2
|
127
|
127
|
127
|
127
|

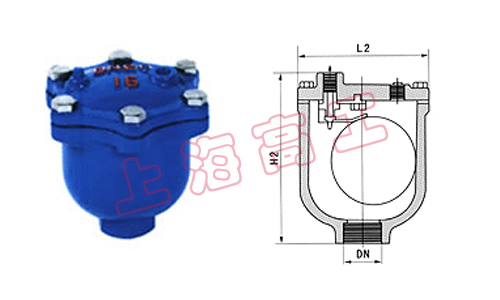

結構圖
溫馨提示：“ARVX 微量排氣閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
