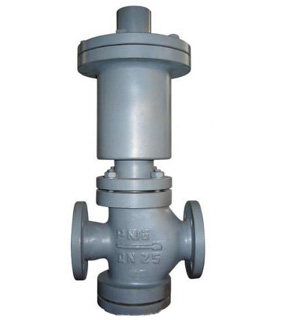

自力式調節閥（重油）
QFY(ZZYN)型原油專用減壓、穩壓閥是一種閥內取壓的穩壓閥，不需要任何外加能源，利用被調介質自身能量而自動調節的執行產品，它沿用自力式減壓原理，采用平衡式結構。
與傳統的非平衡式結構相比，具有更高的精度(誤差≤5% )，更強的抗干擾能力（閥前壓力波動時，閥后壓力穩定特殊性），當流量較穩定時，控制精度高達5%。閥本身采用內取壓方式，無須另配取壓管。該閥設定壓力方便，無須停機現場手動連續可調（在一定的范圍內）。 其執行機構可采用不同的結構（膜片、活塞、波紋管），可用于不同的溫度和壓力。
主要技術參數
| 公稱通徑mm | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
| 額定KV | 1.8 | 4.4 | 7 | 11 | 20 | 32 | 48 | 75 | 120 | 190 | 300 | 320 | 1100 | 1750 |
| 公稱壓力MPa | 1.6 2.5 4.0 6.4 | |||||||||||||
| 額定行程mm | 4 | 5 | 5 | 6 | 6 | 7 | 8 | 8 | 10 | 10 | 12 | 12 | 15 | 18 |
| 工作溫度℃ 執行機構型式 |
膜片式（-20-80） 活塞式（-30-100） 波紋管式（-250-550） | |||||||||||||
| 調節精度 | 2-3 % | |||||||||||||
| 泄漏量等級 | V級（硬密封） 無泄漏（軟密封） (GB/T4213-92) | |||||||||||||
| 安裝方式 | 法蘭或螺紋 | |||||||||||||
主要零件材料
| 零件名稱 | 零件材料 |
| 閥體 | ZG230-450 ZG1Cr18Ni9Ti |
| 閥座 | 1Cr18Ni9Ti |
| 膜片 | 丁腈橡膠夾增強滌綸織物、金屬膜片 |
| 膜蓋 | Q235 0Cr18Ni9 |
產品外形尺寸圖

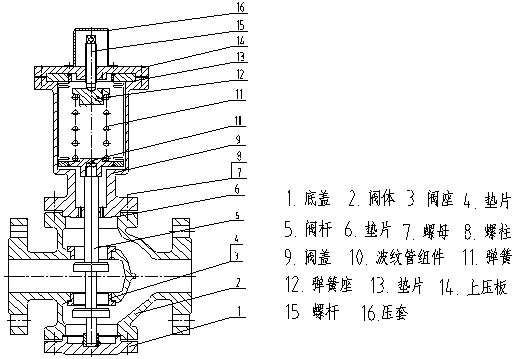

結構圖
溫馨提示：“自力式調節閥（重油）”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
