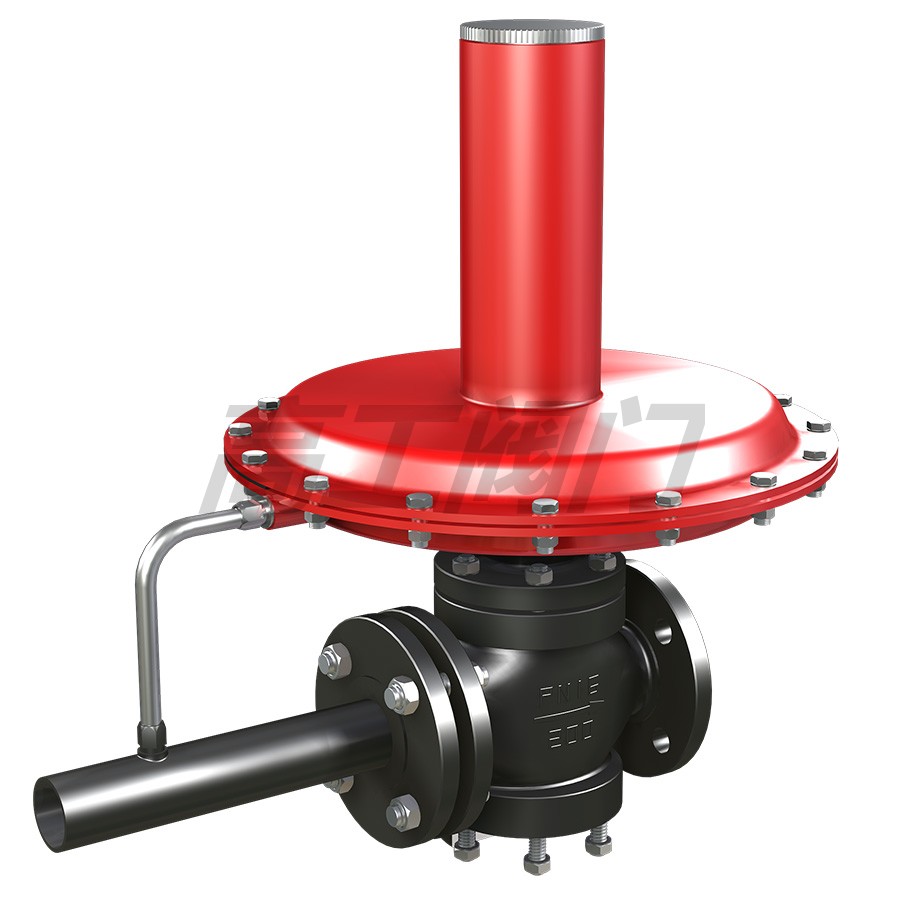

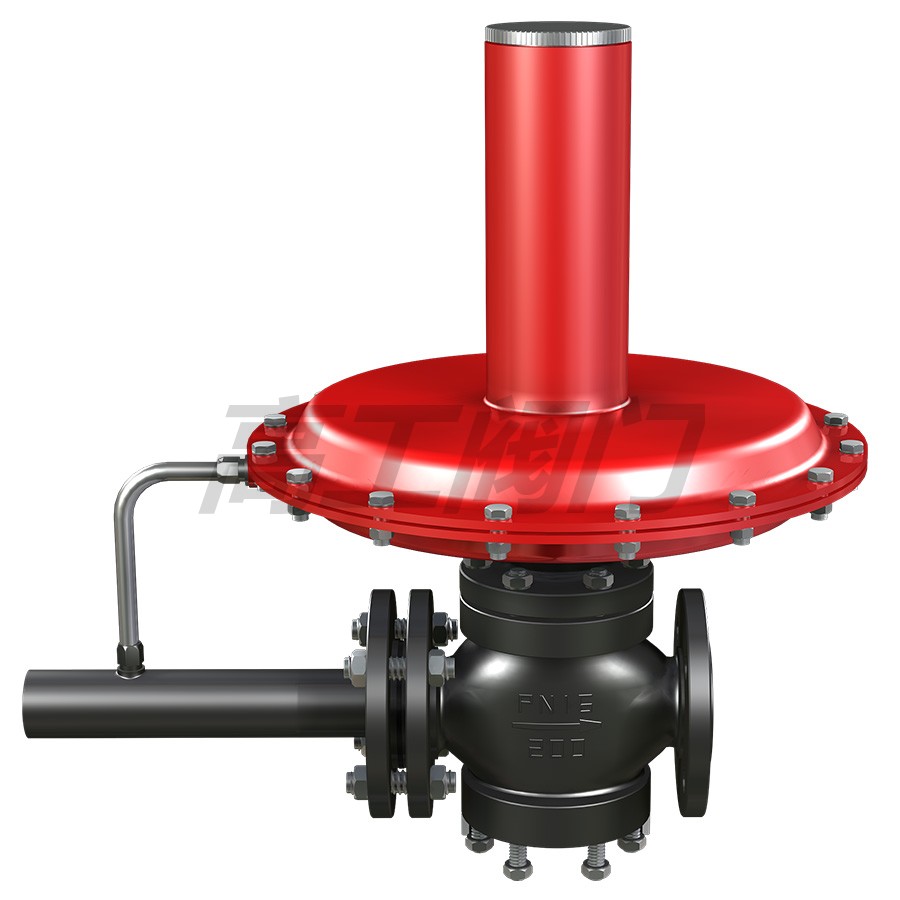

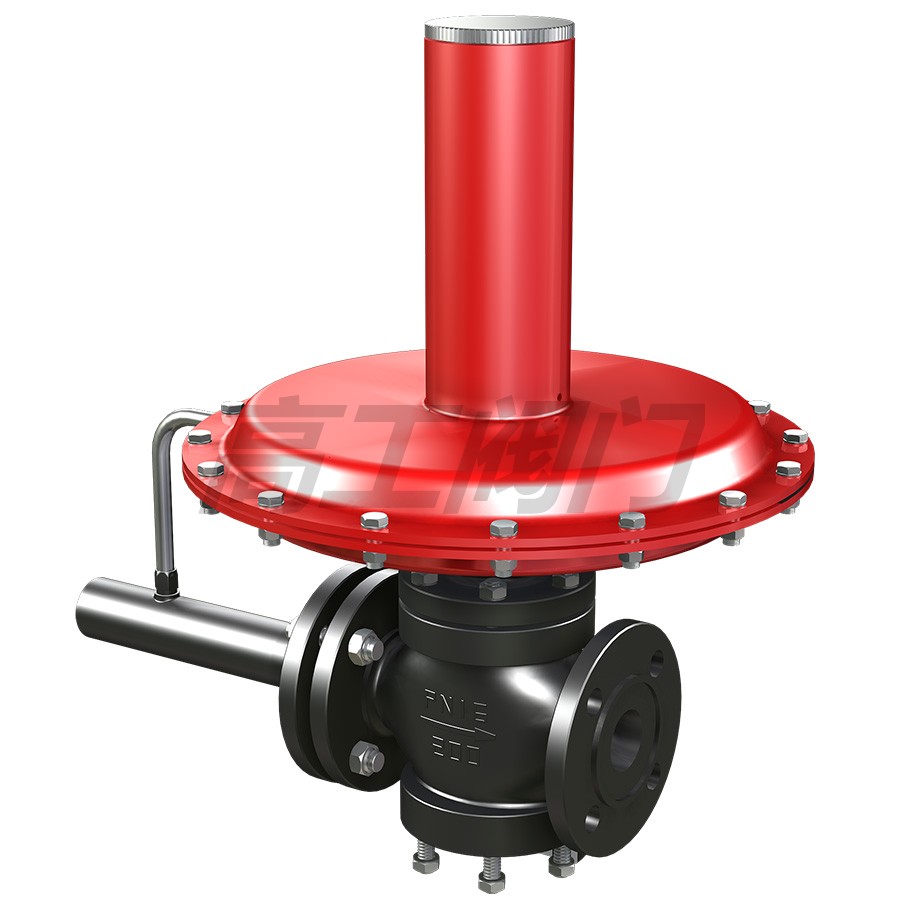

ZZCP/N 自力式壓差調節閥

ZZCP/N 自力式壓差調節閥

自力式壓差調節閥安裝在中壓鍋爐給水管道或高加疏水管道上，供調節給水流量用。適用水溫≤100℃，適用介質為油品。

結構特點
1.閥體主要由閥體、閥蓋、閥瓣、套筒、閥桿組成。
2.閥門為套筒柱塞式結構，上下閥座，閥門流量是靠閥瓣在套筒中做垂直移動時，改變套筒的流通面積來進行調節。
3.閥桿、閥瓣由銷連成一體。
4.閥門的開、關由電動執行器來控制。

主要技術參數

公稱通徑 (mm) 15 20 25 32 40 50 65 80 100 125 150 200 250
額定流量系數 (Kv) 3.2 5 8 12.5 20 32 50 80 125 190 280 420 500
公稱壓力 (Mpa) 1.6 、 4.0
壓力設定值范圍 (kpa) 5～25 、 10～60 、 20～100 、 50～150 、 100～250 、 200～250 、 450～100
壓力平衡件 波紋管 套筒
最大允許壓差△ P(Mpa) 2.5 2 1.6 1.5 1
介質溫度 ( ℃ ) 氣體≤ 80; 液體≤ 140; 加隔離罐≤ 200
固定流量特性 快 開 ( 特性與國外相同 )
法蘭連接形式 PN1.6Mpa 按 GB9113.1-2000 平面、突面整體鋼制管法蘭 , 閥體突面
PN4.0Mpa 按 GB9113.2-2000 凹凸面整體鋼制管法蘭 , 閥體凹面
執行機構信號接口 M12*1.5

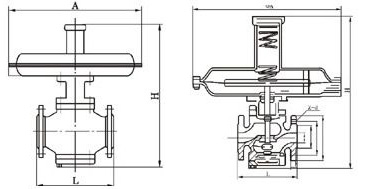

產品外形尺寸圖

外形尺寸

公稱通徑 DN 15 20 25 32 40 50 65 80 100 125 150 200 250
法蘭端面距 L 140 160 180 200 230 290 310 350 400 480 630 700
高度 H 390 450 520 625 725 895
0.05～0.25 高度 H 610 685 740 990 1120 1260
膜頭 A
重量 kg 21 21.5 22.5 29 29.5 32 46 51 65 135 185 425 485
0.1～0.6 高度 H 610 685 740 990 1120 1260
膜頭 A
重量 kg 16 16.5 17.5 24 24.5 27 46 51 65 135 185 425 485
0.2～1.0 高度 H 610 685 740 990 1120 1260
膜頭 A
重量 kg 16 16.5 17.5 24 24.5 27 46 51 65 135 185 425 485
0.5～1.5 高度 H 610 685 740 990 1120 1260
膜頭 A
重量 kg 16 16.5 17.5 24 24.5 27 46 51 65 135 185 425 485
1.0～2.5 高度 H 610 685 740 990 1120 1260
膜頭 A
重量 kg 16 16.5 17.5 24 24.5 27 46 51 65 135 185 425 485
2.0～5.0
4.5～10		 高度 H 610 685 740 990 1120 1260
膜頭 A
重量 kg 16 16.5 17.5 24 24.5 27 46 51 65 135 185 425 485

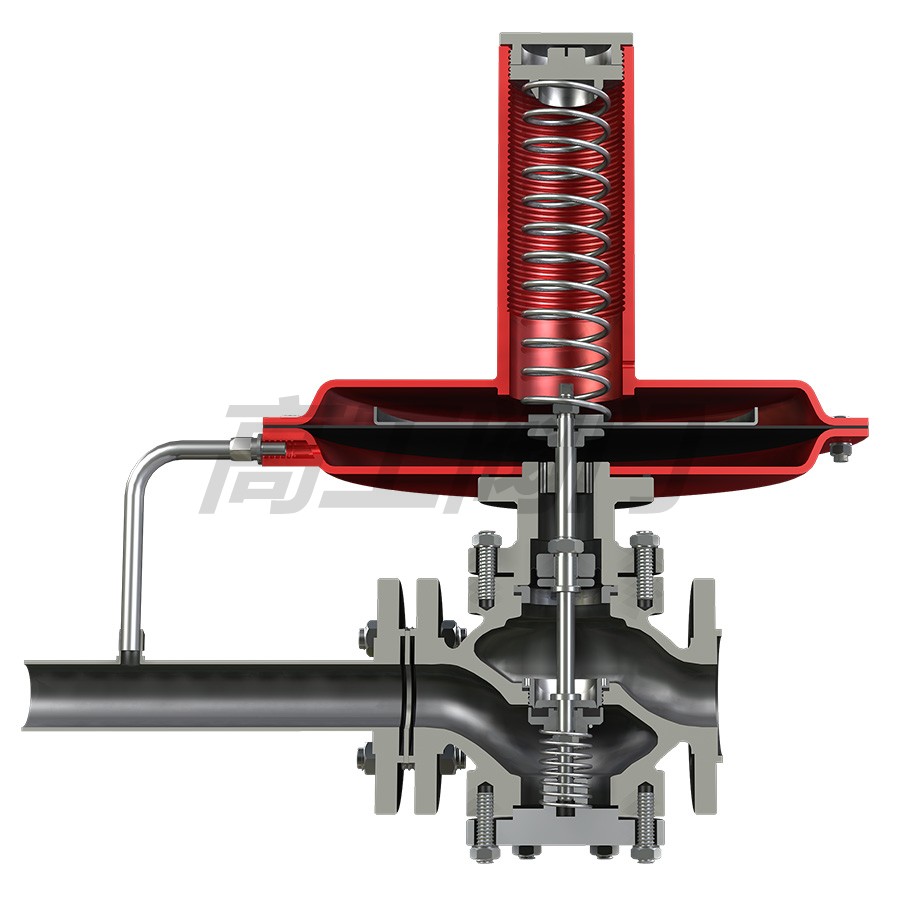

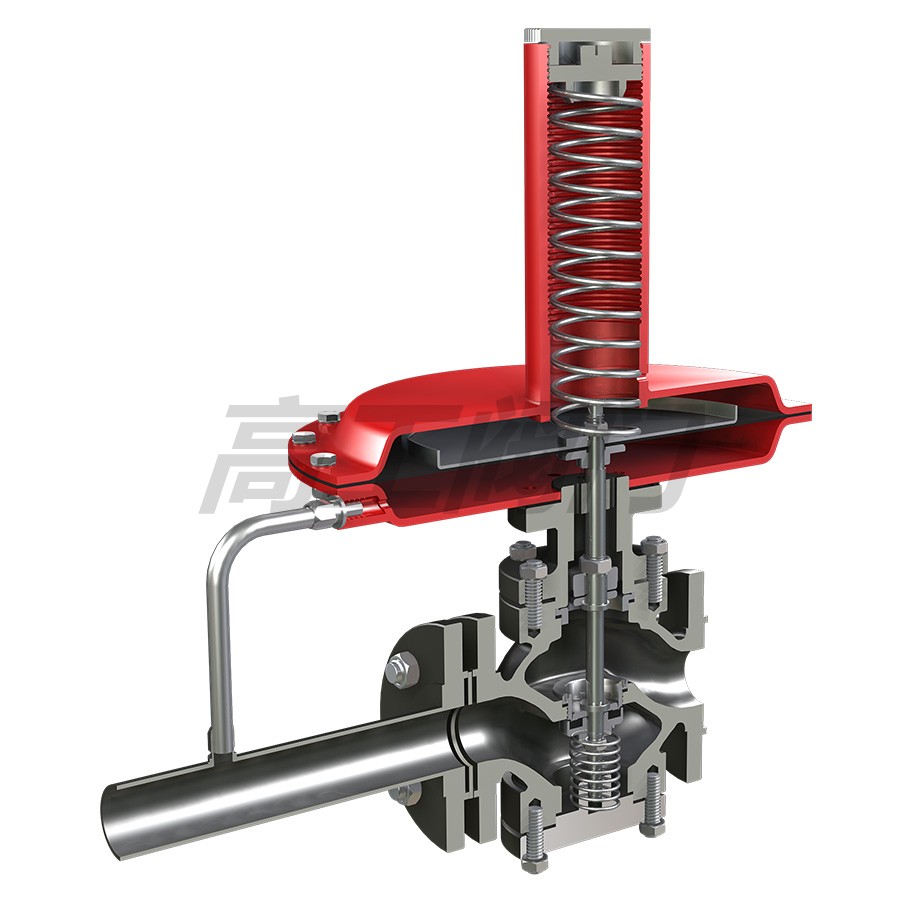

結構圖

溫馨提示：“ZZCP/N 自力式壓差調節閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
電話：021-6364 2222    傳真：021-6364 9384
