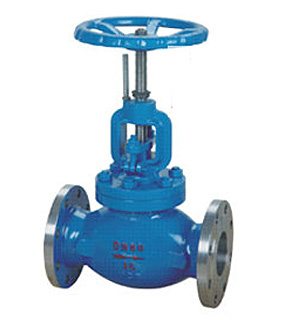

TJ40H手動調節閥、自鎖手動調節閥
本廠生產的手動調節閥及自鎖手動調節閥主要用于城市集中供熱、區域供熱、循環水工程、熱電廠管網和制冷空調等工程中，具有截止、節流和調節流量的作用，可取代節流孔板，是一種改變孔徑的節流裝置。
設計安裝標準
產品型號：TJ/S40/10H-16、25
公稱通徑：DN15~500
法蘭標準：GB4216 GB9115.8-88 JB/T79-94
結構長度：GB12221-89
壓力試驗：GB/T13927-92
安裝方式：法蘭連接
壓力等級：PN10、PN16、25
工作溫度：0℃～ 425℃
主要零件材料
| 零件材料 | 閥體、閥蓋、填料壓蓋 | 閥桿、閥瓣、密封圈 | 指示盤、閥桿螺母、螺帽套 |
| 材料 | 灰鑄鐵、鑄鋼、不銹鋼 | 不銹鋼 | 黃銅 |
主要外型尺寸（法蘭連接尺寸：PN10按GB4216標準，PN16、PN25按JB/T97-94標準）
| 型號 | 尺寸（MM） | ||||||||||||||||
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | |
| TJ40H-10 TJ40H-10 |
L | 622 | 698 | 787 | 914 | ||||||||||||
| H | 914 | 914 | 968 | 968 | |||||||||||||
| H1 | 1074 | 1074 | 1168 | 1168 | |||||||||||||
| D0 | |||||||||||||||||
| TJ40H-16 TJ40H-16C TS40H-16 TS40H-16C TJ40H-25 TS40H-25 |
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | ||||
| H | 160 | 160 | 182 | 192 | 250 | 264 | 380 | 413 | 466 | 540 | 623 | 687 | |||||
| H1 | 172 | 172 | 195 | 210 | 273 | 290 | 426 | 468 | 530 | 613 | 698 | 777 | |||||
| D0 | 65 | 65 | 80 | 80 | 120 | 120 | 200 | 200 | 240 | 260 | 360 | 400 | |||||
| TJ10H-10 TJ10H-16C TJ10H-25 |
L | 90 | 100 | 120 | 140 | 170 | 200 | ||||||||||
| H | 150 | 160 | 182 | 192 | 250 | 264 | |||||||||||
| H1 | 160 | 170 | 197 | 207 | 270 | 284 | |||||||||||
| D0 | 80 | 80 | 80 | 90 | 100 | 120 | |||||||||||

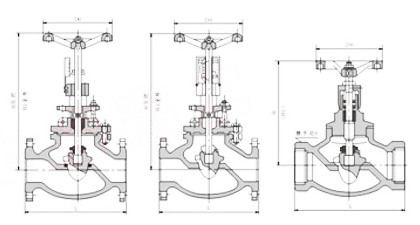

產品外形尺寸圖
結構圖
溫馨提示：“TJ40H手動調節閥、自鎖手動調節閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
