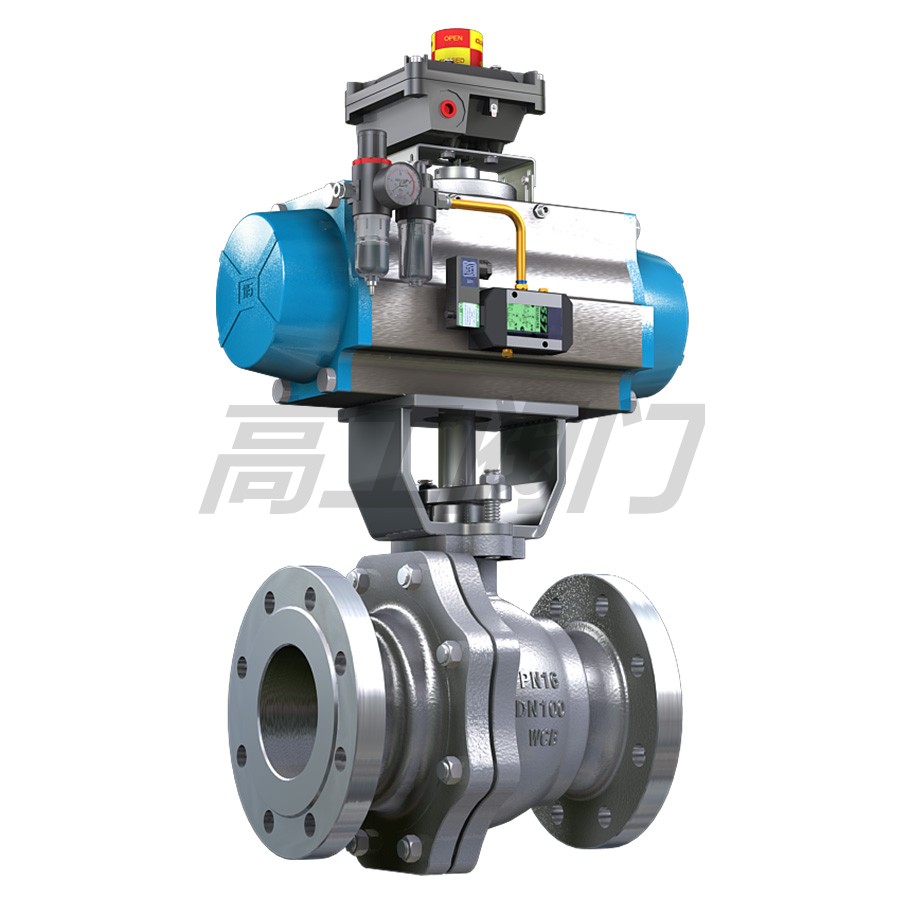

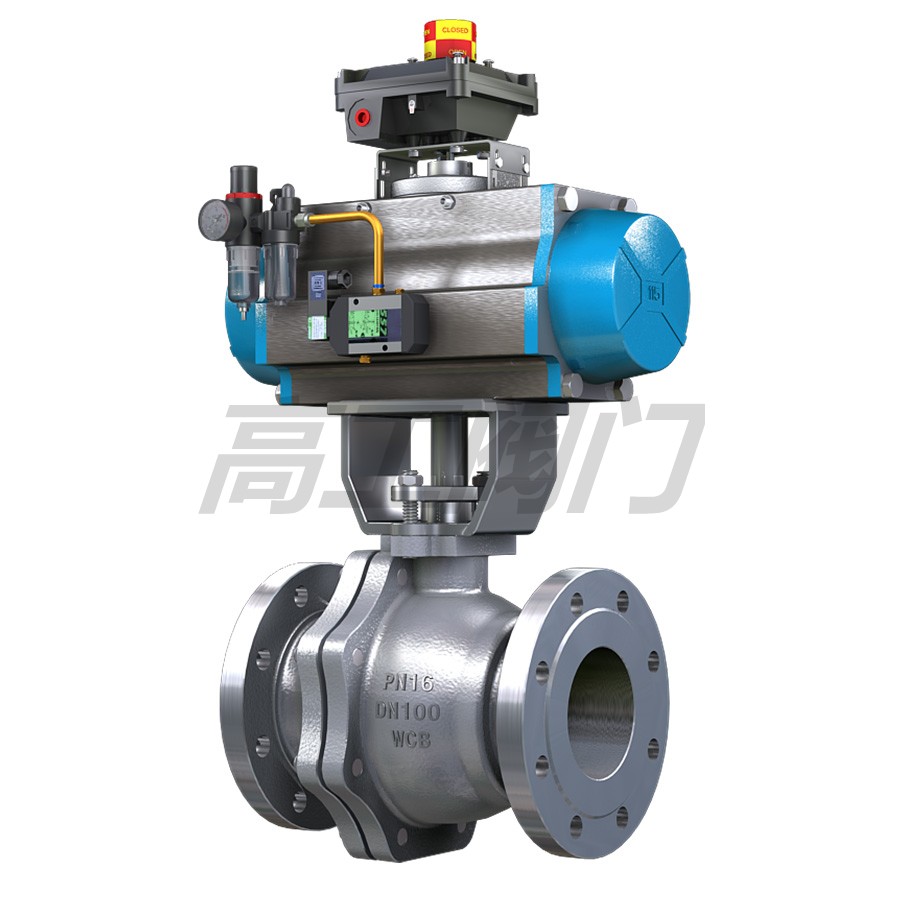

Q641F 浮動球閥

Q641F 浮動球閥

該球閥主要用于截斷或接通管路中的介質,亦可用用于流體的調節與控制,它與其它閥類相比,具有以下一些優點。

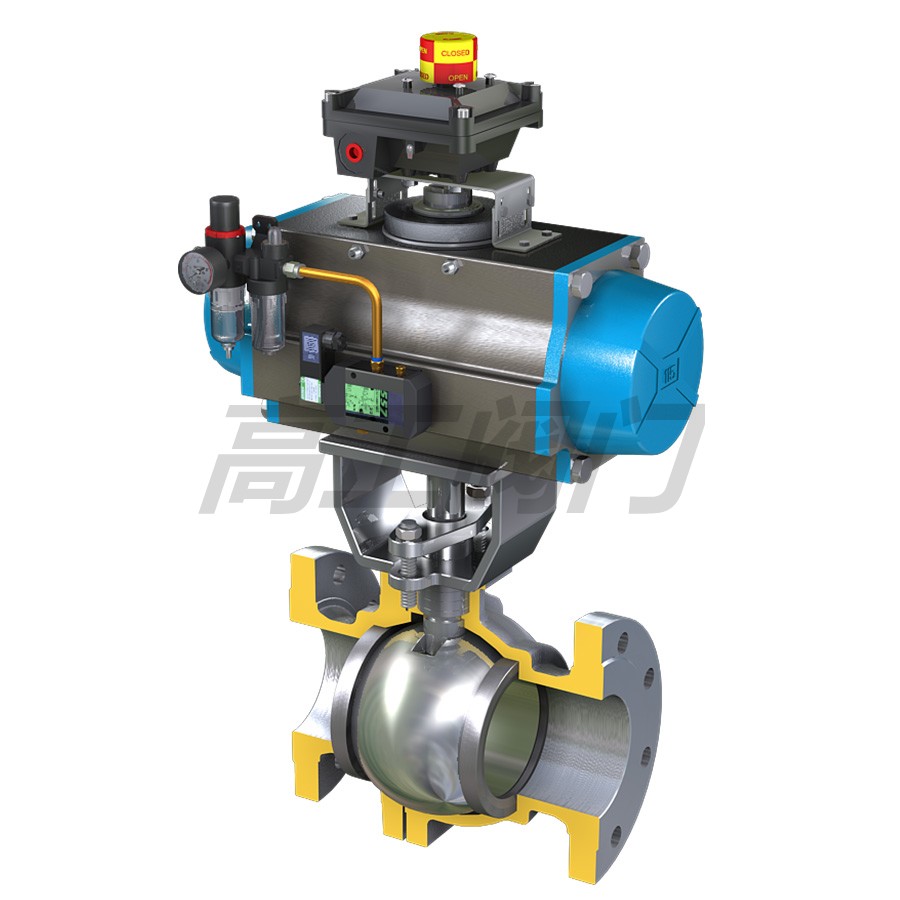

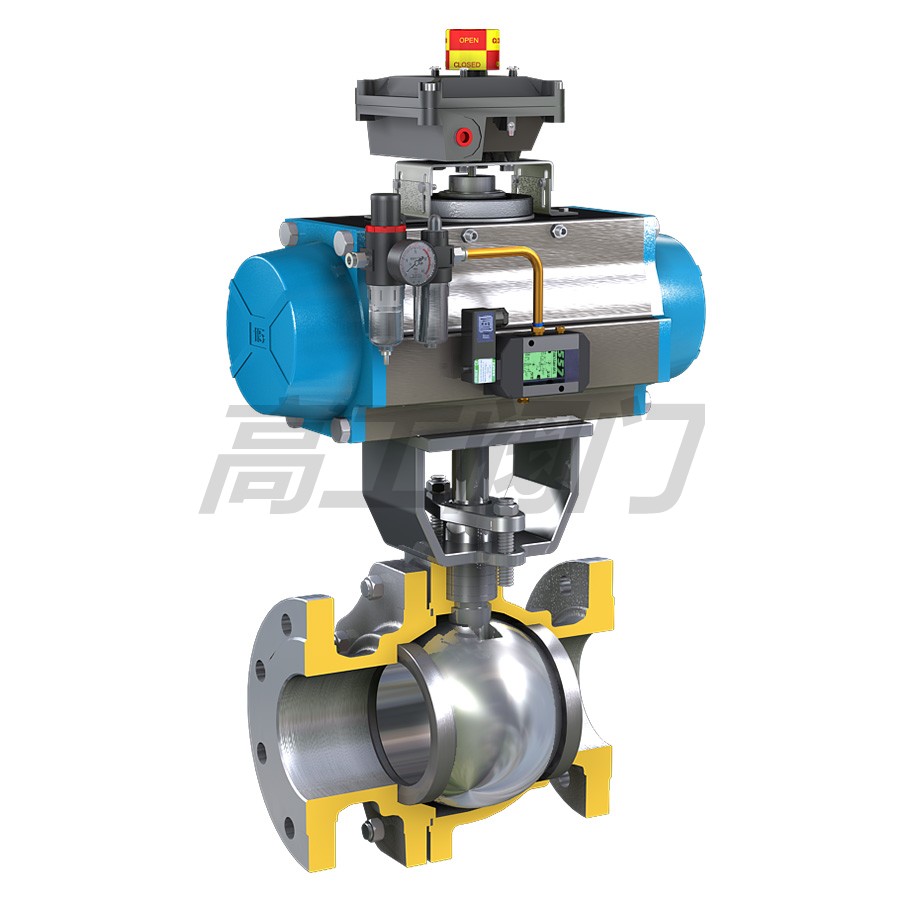

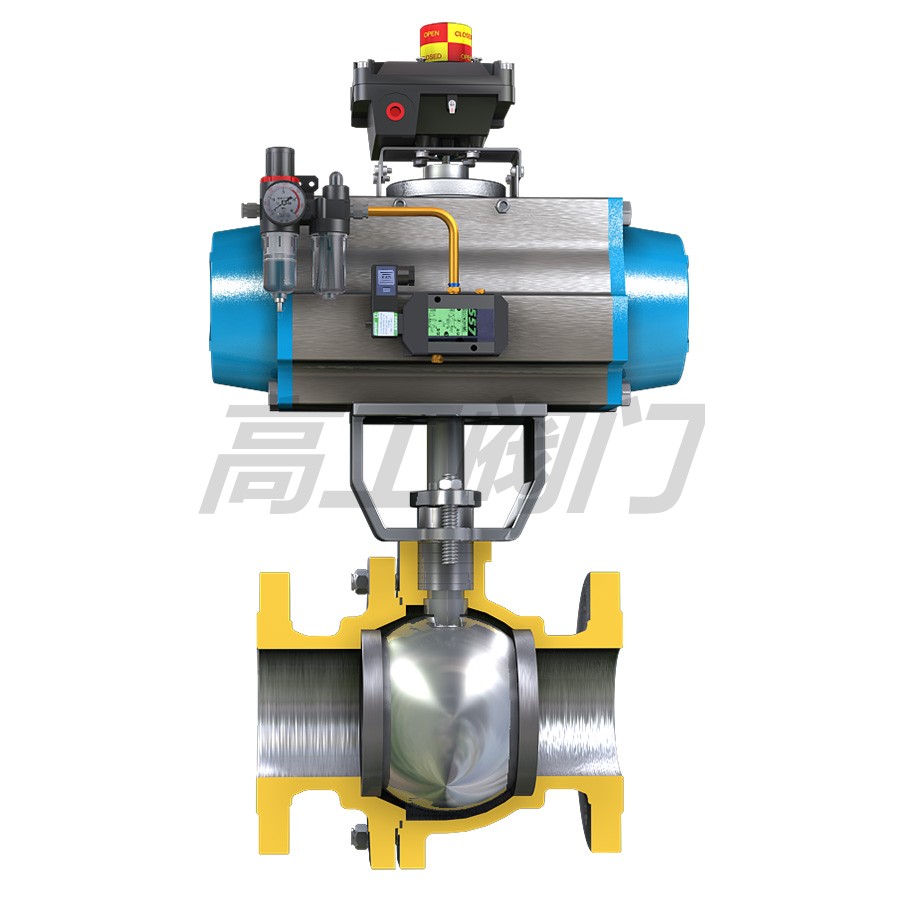

結構特點
1、流體阻力小、球閥是所有閥類中流體阻力最小的一種,即使是縮徑球閥,其流體阻力也相當小。
2、止推軸承減小閥桿磨擦力矩,可使閥桿長期操作平穩靈活。
3、閥座密封性能好,采用聚四氟乙烯等彈性材料制成的密封圈,結構易于密封,而且球閥的閥封能力隨著介質壓力的增高而增大。
4、閥桿密封可靠,由于閥桿只作彷轉動運而不做升降運動,閥桿的填料密封不易破壞,且密封能力隨著介質的壓力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自潤滑性,與球體的磨擦損失小,故球閥的使用壽命長。
6、下裝式閥桿和閥桿頭部凸階防止閥桿噴出,如火災造成閥桿密封破壞,凸階與閥體間還可形成金屬接觸,確保閥桿密封。
7、 防靜電功能:在球體、閥桿、閥體之間設置彈簧,能將開關過程產生的靜電導出。

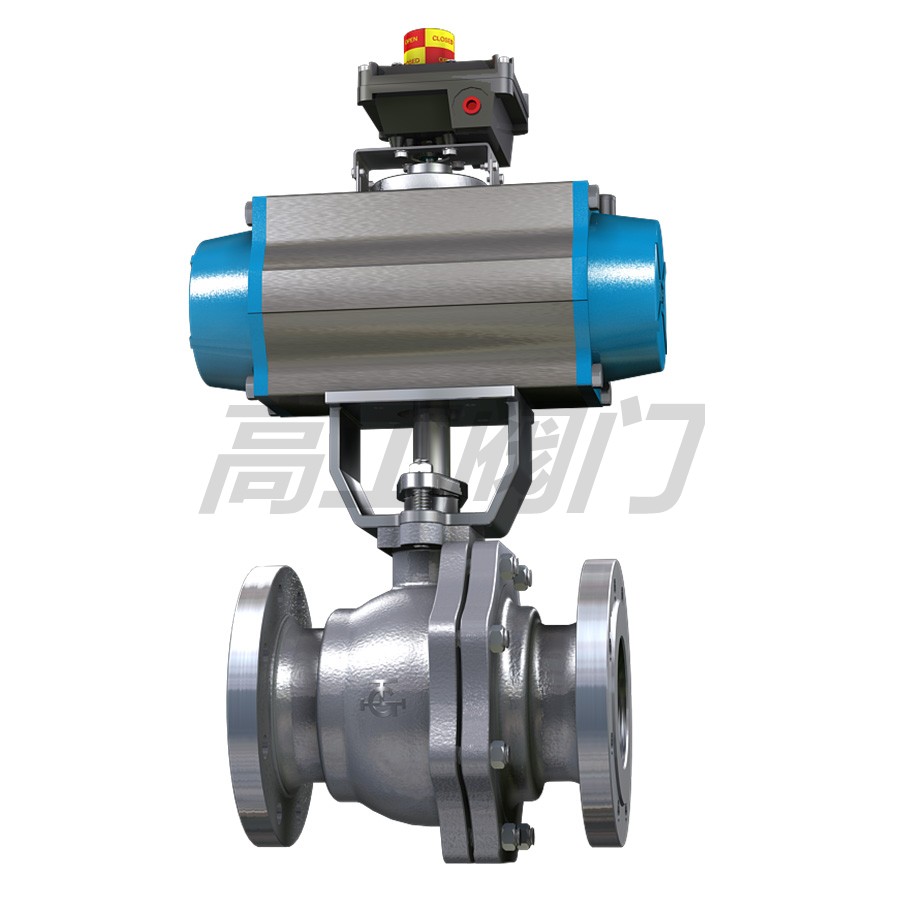

執行機構
采用新型系列GT型氣動執行器,有雙作用式和單作用式(彈簧復位),齒輪齒條傳動,安全可靠;大口徑閥門采用系列AW型氣動執行器拔叉式傳動,結構合理,輸出扭矩大,有雙作用式和單作用式。

1、齒輪式雙活塞,輸出力矩大,體積小。
2、氣缸選用鋁金材料,重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。

附件的選項
根據不同控制和要求可選擇下列附件:
切斷型附件:單電控電磁閥、雙電控電磁閥、限位開關回訊器。
調節型附件:電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件:空氣過濾減壓閥、氣源處理三聯件。
手動機構:HVSD手操機構

執行標準
1、  設計與制造:GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸:JB/T74~90(JB74~90)、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、NF E29-211、DIN2543。
3、結構長度:GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗:JB/T 9092、API 598。

性能規范

公稱通徑mm DN15-DN300
材料代號 C P R
主要零件 閥 體 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
球 體 2Cr13 1Cr18Ni9Ti 1Cr18Ni12MoTi
閥 桿 2Cr13 1Cr18Ni9Ti 1Cr18Ni12MoTi
密封圈 增強聚四氟乙烯 對位聚苯
填 料 聚四氟乙烯 柔性石墨
適用工況 適用介質 蒸汽、水、油品 硝酸類 醋酸類
適用溫度 -28℃ - 300℃
執行器 型 號 DA/SR系列、GTD/GTE系列、QGSY系列等
氣源壓力 0.4-0.7MPa

試驗壓力
(Mpa)
公稱壓力(Mpa) 壓力級(class) JIS(Mpa)
1.6 2.5 4.0 6.4 10.0 150 300 600 10K 20K
強度試驗 2.4 3.8 6.0 9.6 15.0 3.1 7.8 15.3 2.4 3.8
密封試驗 1.8 2.8 4.4 7.0 11.0 2.2 5.6 11.2 1.5 2.8
氣密試驗 0.5~0.7

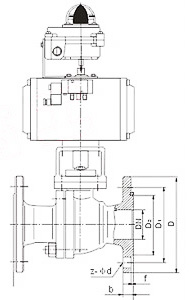

產品外形尺寸圖

安裝尺寸表

公稱通徑
DN(mm)
尺 寸(mm) 執 行 器 型 號
1.6MPa 2.5MPa 4.0MPa
L D D1 b Z-фD L D D1 b Z-фD L D D1 b Z-фD 可選配DA/SR、QGSY、

SY-CH、GTD/GTE

AW/AWS、SY-YD、

系列執行器

以上選配僅供參考具體

選區用根據實際要求
15 130 95 65 14 4-14 130 95 65 16 4-14 130 130 65 16 4-14
20 140 105 75 14 4-14 130 105 75 16 4-14 150 150 75 16 4-14
25 150 115 85 14 4-14 140 115 85 16 4-14 160 160 85 16 4-14
32 165 135 100 16 4-18 165 135 100 18 4-18 180 180 100 18 4-18
40 180 145 110 16 4-18 165 145 110 18 4-18 200 200 110 18 4-18
50 200 160 125 16 4-18 203 160 125 20 4-18 230 230 125 20 4-18
65 220 180 145 18 4-18 222 180 145 22 8-18 290 290 145 22 8-18
80 250 195 160 20 8-18 241 195 160 22 8-18 310 310 160 22 8-18
100 280 215 180 20 8-18 305 230 190 24 8-23 350 350 190 24 8-23
125 320 245 210 22 8-18 356 270 220 28 8-25 400 270 220 28 8-25
150 360 280 240 24 8-23 394 300 250 30 8-25 480 300 250 30 8-25
200 400 335 295 28 12-23 457 360 310 34 12-25 600 375 320 38 12-30

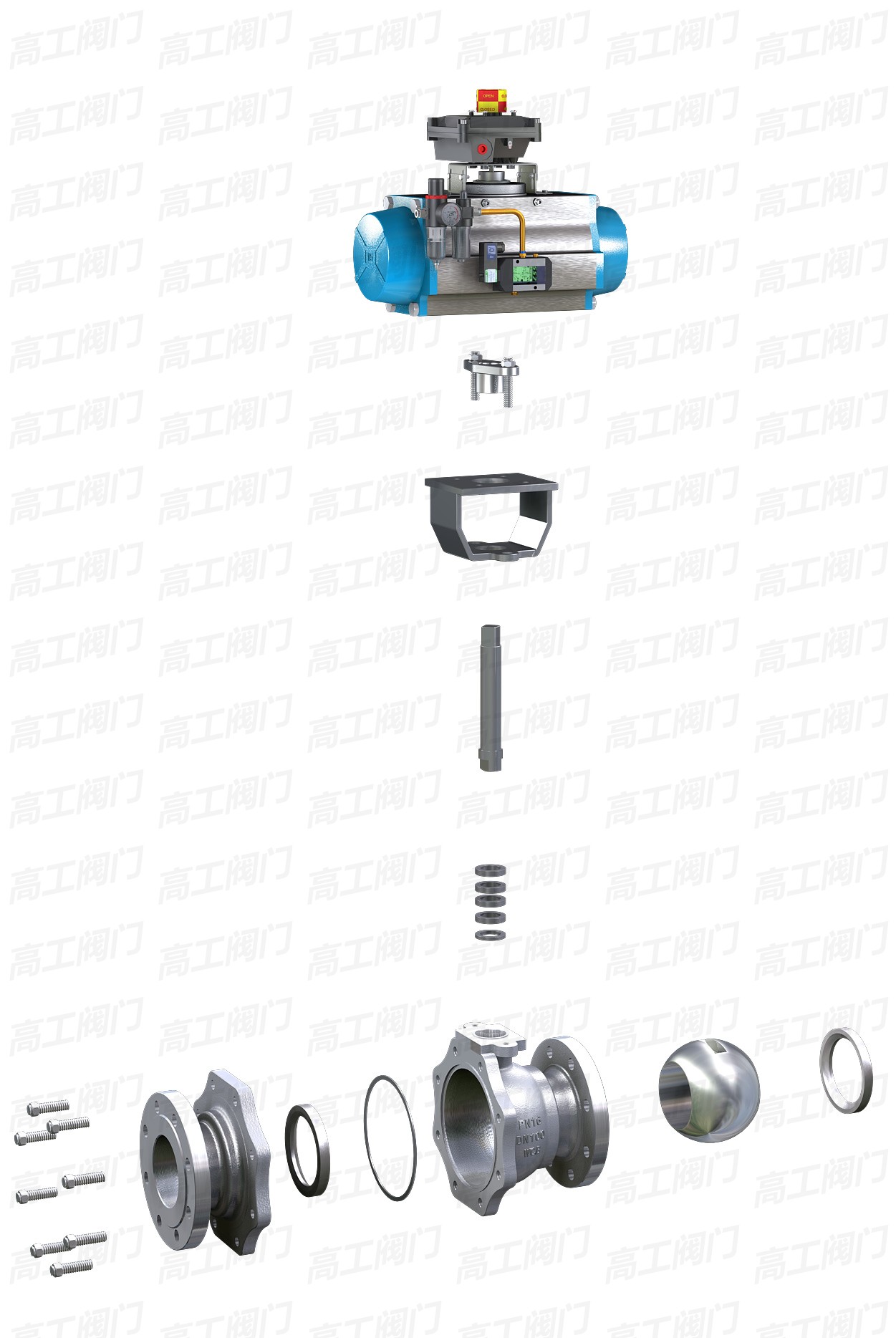

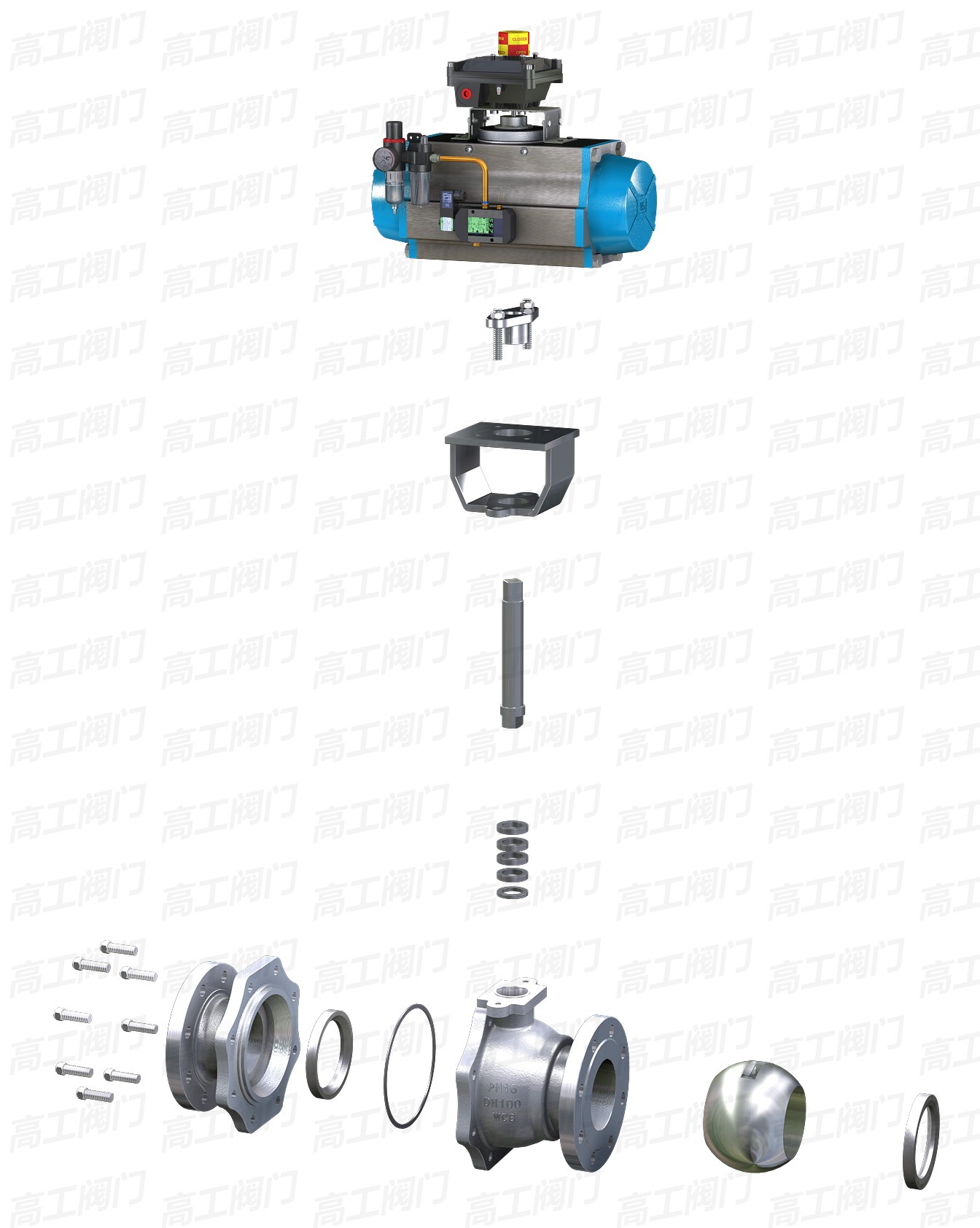

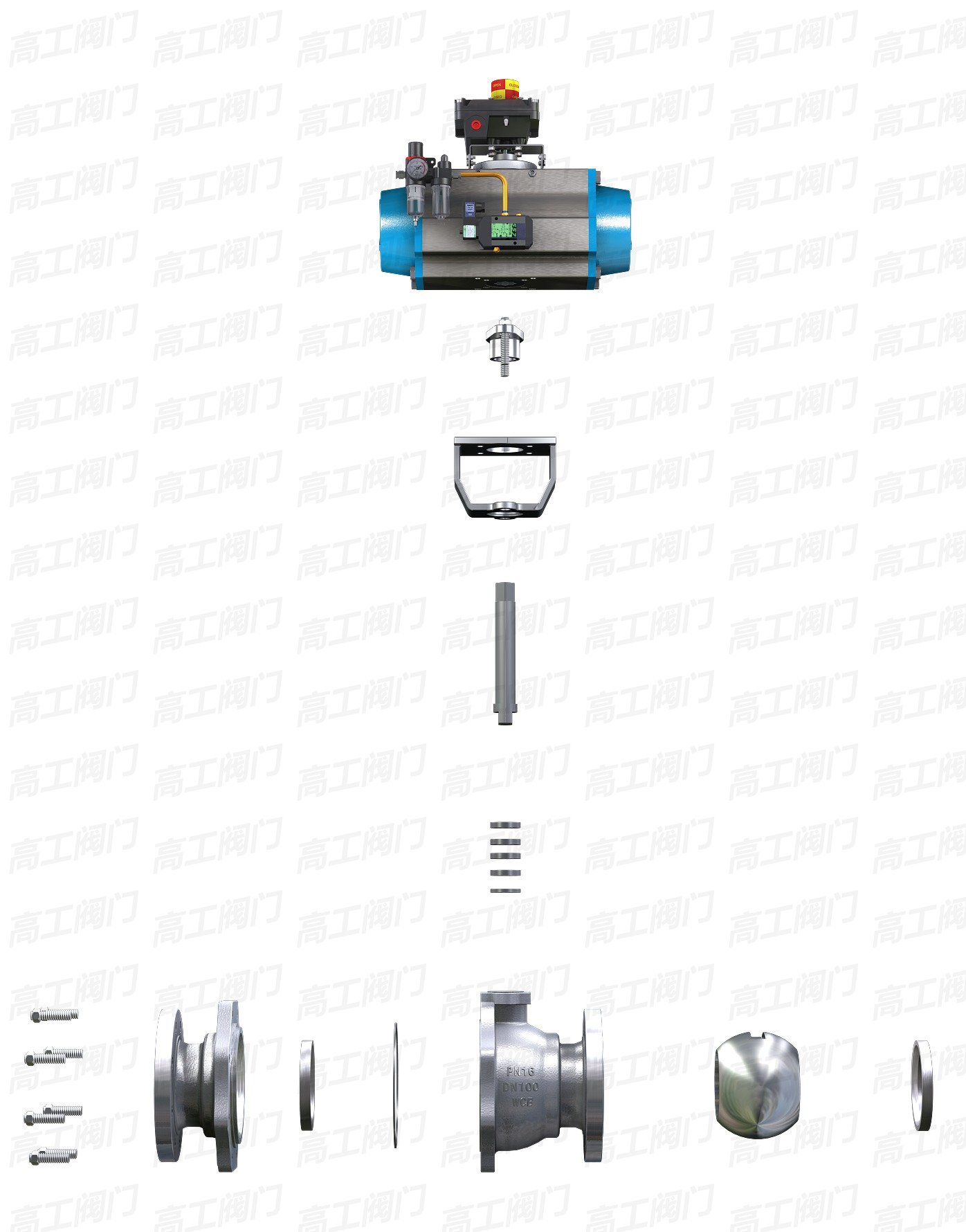

結構圖

溫馨提示:“Q641F 浮動球閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
電話:021-6364 2222    傳真:021-6364 9384
