GA42H 雙杠桿安全閥
概述
GA44H型安全閥適用于溫度≤450℃的電站鍋爐和壓力容器上，防止壓力超過允許最高值，介質可為蒸汽、空氣。
主要零部件材料說明：
GA44H型安全閥的主要零件材料和GA42H-16C/25/40安全閥的相同。
外形尺寸和連接尺寸：
| 型號 | 公稱通徑 | 尺寸 | |||||||||||||||||||||
| do-z | D | D1 | D2 | D6 | f | f2 | b | Z-?d | H | L | 承插式 | 法蘭式 | |||||||||||
| d1 | k2 | k3 | D3 | DN’ | D2’ | D1’ | D’ | b’ | f’ | z1-?d1 | |||||||||||||
| GA44H-1.6 | 80 | 50×2 | 200 | 160 | 135 | / | 3 | / | 20 | 8-18 | 410 | 840 | 120 | 145 | 162 | 190 | 150 | 210 | 240 | 280 | 24 | 3 | 8-23 |
| GA44H-2.5 | 80 | 50×2 | 200 | 160 | 135 | / | 3 | / | 22 | 8-18 | 410 | 840 | 120 | 145 | 162 | 190 | 150 | 210 | 240 | 280 | 24 | 3 | 8-23 |
| GA44H-4.0 | 80 | 50×2 | 200 | 160 | 135 | 121 | 3 | 4 | 22 | 8-18 | 410 | 840 | 120 | 145 | 162 | 190 | 150 | 210 | 240 | 280 | 24 | 3 | 8-23 |
| GA44H-6.4 | 80 | 40×2 | 210 | 170 | 140 | 121 | 3 | 4 | 30 | 8-23 | 480 | 840 | 200 | 218 | 253 | 285 | 200 | 255 | 280 | 315 | 22 | 3 | 8-18 |

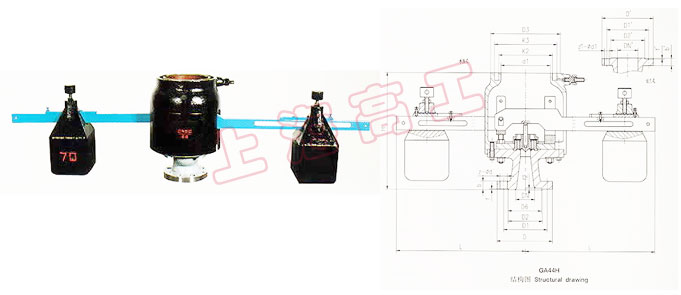

結構圖
溫馨提示：“GA42H 雙杠桿安全閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
