ZCG 高溫電磁閥
該電磁閥系電力操縱的常閉型先導式高溫電磁閥，適用于蒸汽管路中的自控制系統中。
產品特點
耐高溫：密封材料采用耐高溫材料，線圈部分采用耐高溫電工材料，外圍增設散熱機構。
耐腐蝕：主要部件閥塞、閥體等采用不銹鋼和銅合金制成，防腐性能好。
耐磨損：選材合理，閥塞與閥間巧妙地利用流體潤滑作用，減少磨損。
主要技術參數
|
公稱通徑
|
20
|
25
|
32
|
40
|
50
|
65
|
|
公稱壓力（Mpa）
|
1.6
|
|||||
|
工作壓差（Mpa）
|
0.04~1.6
|
|||||
|
工作介質
|
蒸汽、油（高溫氣體、液體）
|
|||||
|
介質溫度（℃）
|
-40~350
|
|||||
|
環境溫度（℃）
|
-40~60
|
|||||
|
環境溫度（℃）
|
95±3%
|
|||||
|
額定電壓（V）
|
Ac220
|
|||||
|
功率（VA）
|
45
|
|||||
|
絕緣等級
|
H級
|
|||||
|
工作頻率
|
連續
|
|||||
|
額定流量系數（KV）
|
5.4
|
9
|
15
|
18
|
28
|
40
|
|
泄露量（ml/min）
|
1.5
|
3.0
|
30
|
45
|
60
|
|
安裝尺寸
|
DN
|
L
|
H
|
D
|
D1
|
D2
|
b
|
f
|
n-d
|
|
10
|
115
|
148
|
90
|
60
|
41
|
14
|
2
|
4-φ14
|
|
15
|
115
|
148
|
95
|
65
|
46
|
14
|
2
|
4-φ14
|
|
20
|
115
|
148
|
105
|
75
|
56
|
16
|
2
|
4-φ14
|
|
25
|
125
|
148
|
115
|
85
|
65
|
16
|
3
|
4-φ14
|
|
32
|
150
|
182
|
140
|
100
|
76
|
18
|
3
|
4-φ18
|
|
40
|
160
|
182
|
150
|
110
|
84
|
18
|
3
|
4-φ18
|
|
50
|
190
|
192
|
160
|
125
|
99
|
20
|
3
|
4-φ18
|

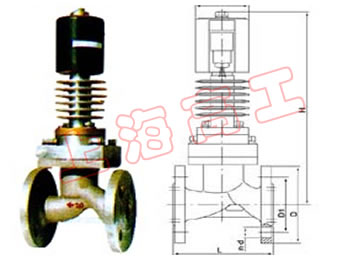

結構圖
溫馨提示：“ZCG 高溫電磁閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
