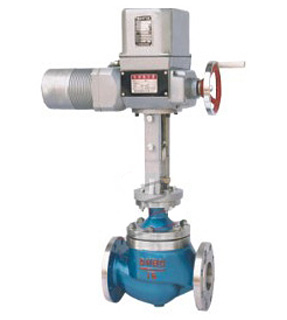

ZAZM電動套筒調節閥
ZAZ（P、N、M）型電動調節閥由電動執行機構與各種的閥體（單座、雙座、套筒）組配而成，而具備了各種閥的特點。電動調節閥以單相交流220V電源為動力，接受統一的標準電信號0-10mADC或4-20mADC，自動的控制閥門開度，達到對工作流量、壓力、溫度、液位等參數的自動控制，是生產過程自動調節的組成之一。廣泛用于電力、冶金、輕工、食品、石油、化工等工業的自動控制中。
規格與技術參數
| 公稱通徑DN(mm) | 3/4” | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
| 額定流量 系數kv |
單座 | P | 0.08～0.8 | 1.2～5.0 | 8 | 12 | 20 | 32 | 50 | 80 | 120 | 200 | 280 | 450 | ||
| 雙座 | N | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | |||
| 套筒 | M | 15 | 20 | 30 | 75 | 115 | 240 | 350 | ||||||||
| 公稱壓力(MPa) | 1.6 4.0 6.0 | |||||||||||||||
| 行程 | 10 | 16 | 25 | 40 | 60 | 100 | ||||||||||
| 電動執行器型號 | DKZ-310/310C | DKZ-410/410C/510/510C | DKZ-510/510C | |||||||||||||
| 信號 | Ⅱ型0-10mA DC Ⅲ型4-20mA DC | |||||||||||||||
| 介質溫度℃ | -40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃ | |||||||||||||||
| 流量特性 | 直線 百分比 | |||||||||||||||
| 可調范圍 | 30:1 | |||||||||||||||
| 電源電壓 | 220VAC 50～60Hz | |||||||||||||||
| 作用方式 | 電開式（K） 電閉式（B） | |||||||||||||||
| 閥 體 材 質 |
公 稱 壓 力 (MPa) |
0.6 | 低溫： ZG1Cr18Ni9Ti | |||||||||||||
| 1.6 | 常溫:HT200 ZG230-450 | |||||||||||||||
| 4.0 | 低溫: ZG1Cr18Ni9Ti | |||||||||||||||
| 常溫:ZG230-450、ZG1Cr18Ni9Ti | ||||||||||||||||
| 中溫:ZG230-450、ZG1Cr18Ni9Ti | ||||||||||||||||
| 6.4 | 低溫:ZG1Cr18Ni9Ti | |||||||||||||||
| 常溫:ZG230-450、ZG1Cr18Ni9Ti | ||||||||||||||||
| 中溫:ZG230-450、ZG1Cr18Ni9Ti | ||||||||||||||||
| 法蘭尺寸 | 管連接 | 鑄鋼法蘭按JB77-59，鑄鐵法蘭按JB79-59 | ||||||||||||||
| 法蘭型式 | 法蘭密封型式按JB77-59，其中PN6.0法蘭按準糟式 鑄鋼法蘭按光滑式，鑄鐵法蘭按凹式 |
|||||||||||||||
| 閥芯材質 | 1Cr18Ni9Ti | |||||||||||||||
| 上閥蓋型式 | 普通式（常溫型），熱片式（中溫型），長勁式（低溫式） | |||||||||||||||
主要技術性能指標
| 項目 | 指標 | |
| 基本誤差％ | ±5.0 | |
| 回差％ | 3.0 | |
| 死區％ | 3.0 | |
| 泄漏量 | 單座閥 | 符合JB/T7387-94 IV級 小于閥的額定容量×10-4 |
| 雙座閥 | 符合JB/T7387-94 Ⅲ級 小于閥的額定容量×10-3 | |
| 套筒閥 | 符合JB/T7387-94 Ⅲ級 小于閥的額定容量×10-3 | |
允許壓差
| 使用情況 | 閥芯處于流開狀態，關閉時閥后壓力P2＝0 | ||||||||||
| 公稱通徑 DN(mm) |
閥座直徑 DN(mm) |
執行機構 有效推力 （N） |
允許壓差(sMPa) | ||||||||
| 電動直通單座調節閥 | |||||||||||
| PN1.6(MPa) | PN6.4(MPa) | ||||||||||
| 3/4 | 3 | 4 | 5 | ||||||||
| 6 | 7 | 8 | |||||||||
| 20 | 10 | 12 | 15 | 20 | 400,1000,2500 | 公稱壓力 | 3.8 | 2.7 | 1.7 | 1.0 | |
| 公稱壓力 | 4.34.3 | 2.5 | |||||||||
| 25 | 26 | 400,1000,2500 | 0.5 | 公稱壓力 | 0.6 | 3.6 | |||||
| 32 | 32 | 0.4 | 公稱壓力 | 0.4 | 2.3 | ||||||
| 40 | 40 | 400,1000 2500，6400 |
0.7 | 1.0 | 0.7 | 1.5 | |||||
| 50 | 50 | 0.5 | 1.0 | 0.5 | 1.0 | ||||||
| 65 | 66 | 6400，16000 | 1.4 | 1.4 | |||||||
| 80 | 80 | 1.0 | 1.0 | ||||||||
| 100 | 100 | 0.6 | 0.6 | ||||||||
| 125 | 125 | 6400，16000 | 0.5 | 1.0 | 0.5 | 1.0 | |||||
| 150 | 150 | 0.3 | 0.7 | 0.3 | 0.7 | ||||||
| 200 | 200 | 0.2 | 0.4 | 0.2 | 0.4 | ||||||
| 250 | 250 | 16000 | 0.3 | 0.3 | |||||||
| 300 | 300 | 0.2 | 0.2 | ||||||||
注：雙座、套筒閥一般可承受≤公稱壓力，單座調節閥差壓可參考上表。
| 公稱通徑 DN |
L(mm) | A | B | H(mm) | H1(mm) | |||
| PN16 | PN40 | PN64 | 普通型 | 熱片型 | ||||
| 25 | 184 | 197 | 230 | 230 | 460 | 668 | 819 | 75 |
| 40 | 222 | 235 | 260 | 684 | 835 | 95 | ||
| 50 | 254 | 267 | 300 | 684 | 835 | 98 | ||
| 80 | 295 | 317 | 380 | 230 | 530 | 785 | 946 | 130 |
| 100 | 350 | 368 | 430 | 795 | 946 | 156 | ||
| 150 | 480 | 473 | 550 | 260 | 630 | 945 | 1160 | 208 |
| 200 | 600 | 615 | 650 | 945 | 1160 | 250 | ||
| 250 | 650 | 670 | 690 | 1050 | 1320 | 265 | ||
| 300 | 740 | 770 | 800 | 1145 | 1320 | 265 | ||
產品外形尺寸圖
結構圖
溫馨提示：“ZAZM電動套筒調節閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
